Avete un TI99 con il modulatore PHA2036 in metallo che esce solo in RF per TV con antenna analogica e non vi soddisfa la qualità del segnale che avete ?

Volete, con poco sforzo e senza danneggiare il vostro computer, poterlo almeno collegare in Composito (tramite jack RCA/SCART) ad un qualsiasi TV LCD ?

se la risposta è si... bene... questa guida potrebbe interessarvi ;)

Ci siamo, organizziamo la scrivania liberandola da cosa non serve e invece prepariamo il materiale necessario a lavorare al meglio.

Prepariamo:

per il segnale audio:

  -  (8-10cm)

• n.1 cavo flessibile / 1 filo
• n.1 Connettore RCA femmina


per il segnale video:

  - (8-10cm)

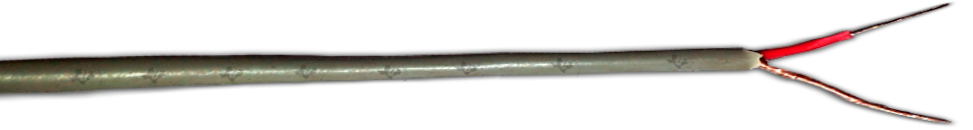

• n.1 cavo flessibile / 2 fili
• n.1 Connettore RCA femmina

NB: per evitare di sbagliare collegamenti è consigliabile usare connettori RCA di colore differente.

 NB: Eventualmente si voglia collegare il computer ad una TV con presa Scart è possibile utilizzare un adattatore RCA A/V to SCART

 LA MODIFICA

Questo tipo di modifica nel modulatore PAL PHA2036 con case in metallo, non è compatibile con il modulatore PAL PHA2030/2036 con case in plastica che invece ne prevede una differente e che potete seguire qui.

viceversa, invece, quella del modulatore con case in Plastica può essere impiegata e adattata anche su questo in versione con case in metallo, è più lunga e leggermente più complessa ma estremamente più compatibile.

(La seguente modifica su questo modulatore ha riscontrato il 90% di compatibilità con tutti i monitor e TV con predisposti con connessione per segnale video composito.)

PARTENZA

Prima di tutto svitiamo le 2 viti che bloccano il coperchio:

e quindi togliamo il coperchio.

guardando invece l'interno del modulatore dovremmo vedere una cosa del genere (Solitamente variano i colori delle schede madri e alcuni dettagli nelle varie revisioni ma le parti fondamentali rimangono le stesse)

con un Trapano, meglio se a colonna, andiamo a praticare due fori del diametro del connettore RCA per poi poterci inserire i connettori.

dovremmo poi avere un risultato simile a questo:

(NB: mi raccomando, FATE ATTENZIONE quando praticate i fori con il trapano, potreste danneggiare i componenti all'interno e farvi male, consiglio di usare un trapano a colonna o comunque usare una morsa per tenere bloccato il modulatore. Andateci cauti)

Entriamo quindi nel vivo della modifica da fare e andiamo a vedere come saldare i fili:

 sulla parte destra invece troviamo una scatoletta in metallo, quello è il convertitore in RF, noi dobbiamo prelevare il segnale video da quella scatoletta precisamente dai fili 3 e 4, come si vede dalla foto in alto, al 3 collegheremo la massa e al 4 collegheremo il segnale.

Per la parte Audio, (come potete vedere dalla foto in alto), si preleverà il segnale da quel lato della resistenza segnalata dalla freccia rossa nell'ingrandimento. è la prima resistenza da destra, la più vicina al bordo metallico.

(NB: il filo dell'audio ha solo un filo segnale, non c'è il filo di massa, il TI99 non ne necessita.)

Quando tutte le saldature sono state completate e i connettori inseriti dovremmo arrivare ad avere questa sistuazione:

 Il più è fatto, possiamo richiudere il nostro modulatore, il risultato dovrebbe essere questo:
